As tubulações industriais exigem precisão e segurança em cada ponto do sistema. Todo esse cuidado começa pelos tipos de conexão de aço inox utilizados.

Mais do que interligar componentes, as conexões influenciam a vedação, a integridade e a padronização.

Neste conteúdo, você confere os principais tipos de conexão em aço inox organizados em três categorias: conexões tubulares, flanges e conexões forjadas.

O que são as conexões industriais de aço inox?

Comuns no ambiente industrial, as conexões são elementos responsáveis por unir tubos, válvulas e equipamentos em sistemas de condução de fluidos.

Suas funções incluem:

• Garantir continuidade do fluxo;
• Permitir vedação adequada;
• Oferecer estabilidade mecânica da instalação.

Entretanto, na indústria, as condições das operações tendem a variar significativamente. Consequentemente, as conexões precisam atender a requisitos técnicos específicos.

Veja a seguir os principais tipos de conexão e suas variações.

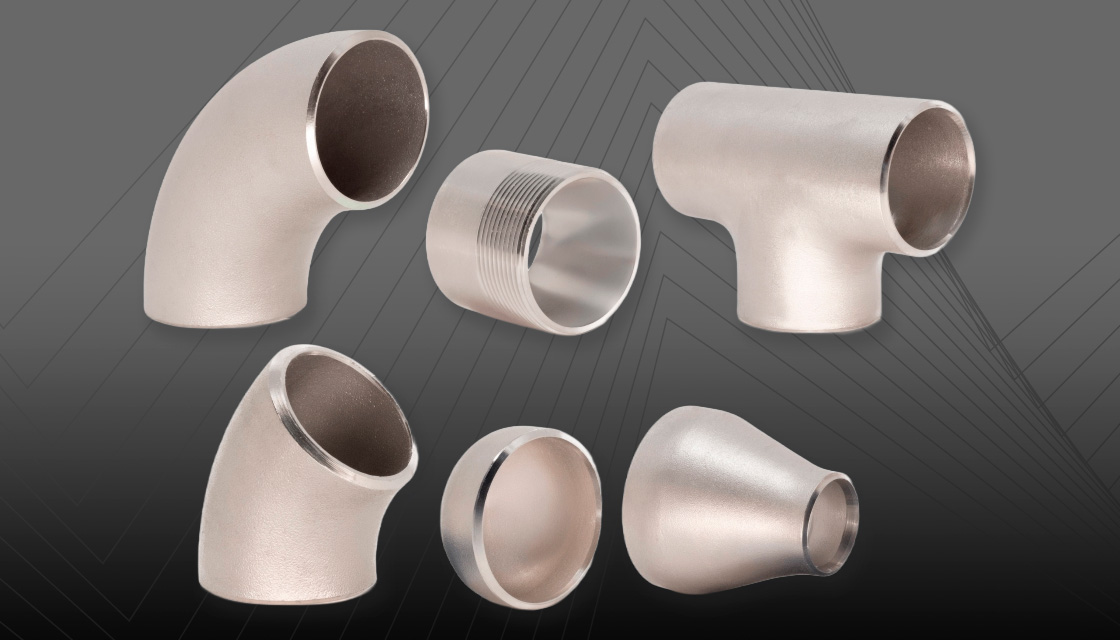

Conexões tubulares de aço inoxidável

As conexões tubulares são utilizadas em linhas contínuas de processo.

São utilizadas em aplicações que exigem controle do fluxo, acabamento adequado e resistência à corrosão.

Porém, vale reforçar que tais propriedades também dependem do tipo de material, processo e condições operacionais da aplicação.

Elas permitem direcionar, distribuir e fazer a transferência/condução de fluídos, mantendo a integridade da tubulação industrial.

Confira abaixo os tipos de conexões tubulares mais comuns.

Caps inox

Aplicados no fechamento de extremidades. Caps inox garantem vedação segura em pontos finais ou em trechos que precisam ser isolados.

Segue a norma de construção ASME B16.9 e de material ASTM A403 – 304/304L, sendo utilizadas para:

• Elevar a segurança;
• Evitar a exposição do fluido ao ambiente externo;
• Garantir que o desperdício seja zero.

Curva 45° em aço inoxidável

Indicada para mudanças suaves de direção. A curva 45° reduz a turbulência e as perdas de carga.

Seguindo a norma de construção ASME B16.9 e de material ASTM A403 – 304/304L, é utilizada em projetos de acordo com o layout e o caminho da tubulação.

Também possui extremidades chanfradas para a realização do processo de solda entre a conexão e a tubulação.

No portfólio da Filmacho Flow trabalhamos com diferentes espessuras das paredes (Schedules) das curvas: SCH5s, SCH10s, SCH40s.

Além disso, o inox que trabalhamos são dos tipos 304/304L e raio longo.

Curva 90° de aço inoxidável

Permite redirecionamentos mais acentuados na tubulação.

A curva 90° é comum em layouts industriais, devendo ser especificada considerando o impacto no fluxo e na pressão.

Assim como a curva de 45º, apresenta extremidades chanfradas para a realização do processo de solda entre a conexão e a tubulação.

Para a curva de 90º, trabalhamos com os seguintes Schedules: SCH5s,SCH10s, SCH40s e SCH80s.

Segue a norma de construção ASME B16.9 e de material ASTM A403, possui são dos tipos de inox: 304/304L e 316/316L.

Pestana inox

É um tipo de conexão que possui uma extremidade soldada à tubulação, enquanto a outra atua em conjunto com um flange solto tipo Lap Joint, permitindo o acoplamento e vedação do sistema.

A pestana de aço inox é fabricada sob o padrão Schedule, como SCH10s e SCH40s, atendendo às tubulações conforme os Schedules indicados.

As pestanas Inox comercializadas pela Filmach Flow seguem a norma de construção MSS SP-43 e de material ASTM A403, sendo compostas com material inox 304/304L.

Ponta roscada de inox

Esse tipo de componente é utilizado em linhas de utilidades, sistemas hidráulicos, pneumáticos e aplicações industriais de baixa e média pressão.

Sua extremidade lisa permite soldagem direta na tubulação, enquanto a extremidade roscada possibilita conexão mecânica com outros componentes do sistema.

Segue a norma de construção ASME B36.10 e de material ASTM A312. Comercializada no Schedule 40 S.

Redução concêntrica em inox

Utilizada para transição entre diâmetros diferentes, mantendo o alinhamento central da tubulação. Isso contribui para um fluxo uniforme e previsível.

A redução concêntrica permite afunilar materiais que passam pela tubulação, sem que a diferença de bitolas traga problemas.

Construída com base na norma de construção ASME B16.9 e ASTM A403 – 304/304L.

Tee reto de aço inoxidável

Com 3 derivações de encaixe, o tee é amplamente utilizado em linhas de utilidades, sistemas hidráulicos, pneumáticos e aplicações industriais de baixa e média pressão.

Seguindo a norma de construção ASME B16:9 e de material ASTM A403 – 304/304L, sua extremidade lisa permite soldagem direta na tubulação, enquanto a extremidade roscada possibilita conexão mecânica com outros componentes.

No portfólio da Filmach Flow há opções de Tee reto com padrões técnicos SCH5s, SCH10s, SCH40s e SCH80s.

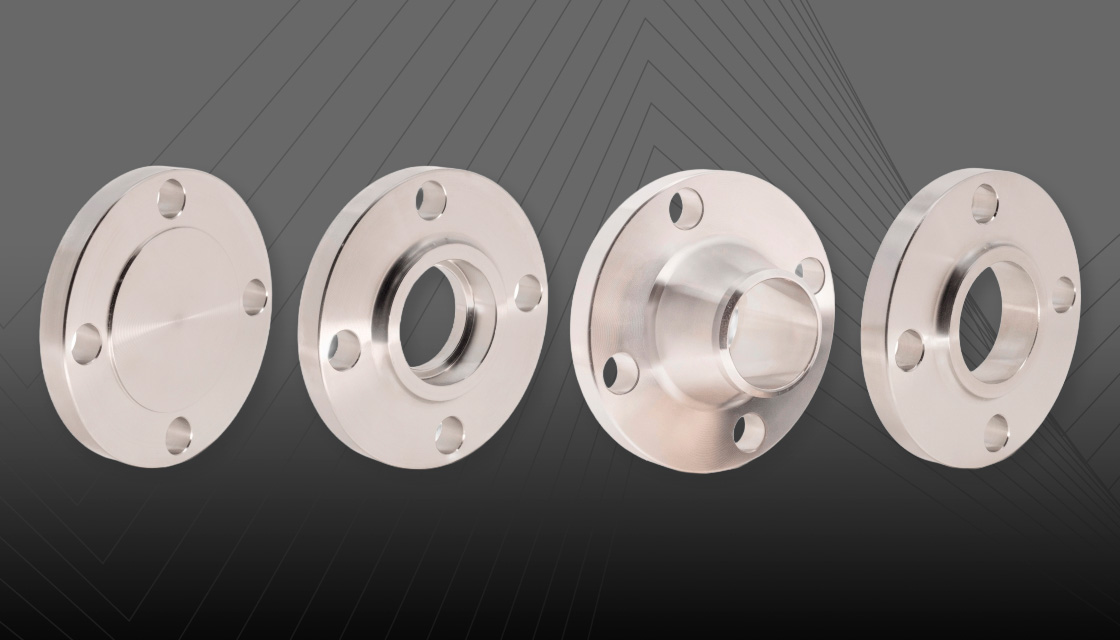

Segundo tipo de conexões: flanges de aço inoxidável

Os flanges são elementos fundamentais em sistemas de tubulação industrial, responsáveis por conectar seções de tubos, válvulas, bombas ou outros componentes, garantindo uma união robusta e estanque, mas ao mesmo tempo facilmente removível.

Com isso, facilita as tarefas de manutenção, inspeção ou modificação, uma vez que não é necessário fazer cortes ou soldas para intervir na tubulação.

Por isso, são aplicados em processos industriais que exigem vedação confiável, padronização de montagem e facilidade de acesso para intervenções técnicas.

Usando inox sob a norma ASTM A182 e fabricado conforme a ASME B16.5, são divididos em 4 modelos.

Leia também: Diferenças entre os flanges: o que saber para especificar

Flange Weld Neck – Pescoço

Indicado para aplicações de até 150 lbs/pol². Sua geometria distribui melhor as tensões, aumentando a resistência da conexão.

O flange pescoço transfere a tensão aos tubos e reduz na base da peça. Possui pescoço cônico, extremidade chanfrada e resistência à deformação.

Flange sobreposto – Slip-On

O flange sobreposto é aplicado em sistemas de tubulação de baixa e média severidade operacional, onde se busca facilidade de montagem e menor custo de instalação.

Nesse modelo, o tubo é inserido no interior do flange e fixado por soldas internas e externas.

E, apesar da praticidade construtiva, o Slip On apresenta menor resistência mecânica e à fadiga quando comparado ao flange Weld Neck.

Flange cego – Blind

Utilizado para vedação total de tubos, válvulas ou bombas, bloqueando completamente o fluxo.

A principal vantagem do flange cego é garantir isolamento parcial de um circuito de tubulação sem a necessidade de destruir ou desmontar peças.

É comum em testes, isolamento de trechos ou finalização de sistemas.

Na Filmach, são comercializados flanges nos tamanhos de 1/2″ até 12″, em inox 304/304L e 316/316L.

Flange Socket Weld

Aplicado em sistemas de menor diâmetro que operam sob pressão de 150 lbs/pol², oferecendo encaixe preciso e boa resistência estrutural.

Também é conhecido como flange encaixe solda, por ter um encaixe que recebe a tubulação a ser soldada.

É um produto utilizado em extremidades de tubos e extremamente resistente.

Para mais informações e direcionamentos técnicos, baixe a tabela de flanges da Filmach e selecione a especificação correta.

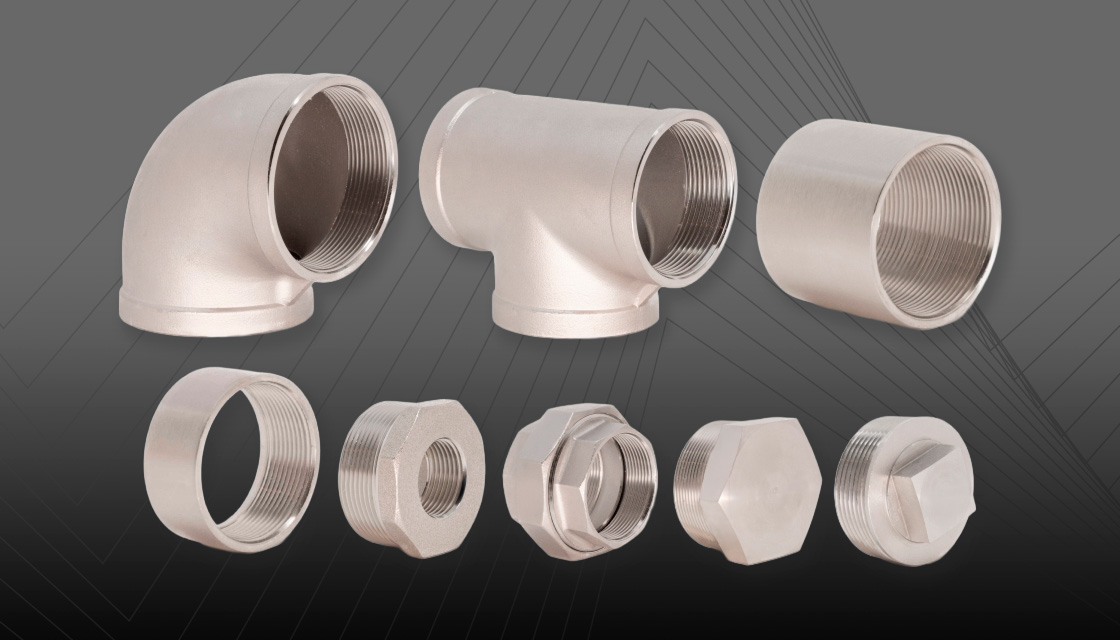

Terceiro tipo de conexões: conexões forjadas em aço inoxidável

As conexões forjadas em aço inoxidável são projetadas para aplicações que exigem maior robustez mecânica, especialmente em sistemas submetidos a pressões variadas ou condições operacionais das menos às mais rigorosas.

Possui processo de fabricação que garante maior integridade estrutural e confiabilidade ao longo do tempo.

Veja os tipos.

Bucha de Redução Cabeça Sextavada

Permite a redução de diâmetro entre conexões roscadas, com encaixe firme e aplicação eficiente de torque.

Disponível nas classes de pressão 150lbs/pol² e 3000lbs/pol².

Bujão Cabeça Quadrada

Utilizado no fechamento de extremidades, obstruindo a saída de qualquer fluido.

Possui facilidade de instalação por ser roscado. Também facilita o manuseio em campo e a vedação de pontos específicos

O bujão possui roscas paralelas BSP e roscas cônicas NPT.

Bujão Cabeça Sextavada

Tem esse nome por conta de seu formato de seis lados, similar a um hexágono.

A única diferença para o modelo anterior é a ferramenta de instalação que será utilizada, já que a vedação do fluido nos dois modelos têm o mesmo desempenho.

Cotovelo Roscado FF

Aplicado para mudança de direção em sistemas roscados, o cotovelo roscado mantém a continuidade do fluxo com conexão firme.

Luva inox

Utilizada na união de roscas, sem necessidade de solda. A luva inox garante continuidade do sistema com vedação adequada.

Meia Luva

Indicada para derivações ou reforços, permitindo a criação de novos pontos de conexão na linha principal.

Realiza conexões entre diferentes segmentos de tubos, principalmente em extremidades para rosca ou encaixe para solda.

A instalação de meias luvas roscadas, permite instalação de acessórios em linhas de tubulações, vasos de pressão e tanques.

Niple Sextavado

Elemento de interligação entre conexões, com rosca nas extremidades e geometria que facilita a instalação.

Tee Roscado Reto

Permite a distribuição do fluxo em três direções, sendo essencial nas ramificações.

O tee roscável une ou desvia o fluxo de fluidos em diferentes direções, a depender da demanda.

União Roscada FF Cônico Metal

A união roscada fêmea-fêmea cônica é projetada para instalações que requerem desmontagens frequentes e que possuem vibrações.

União Roscada FF Plana Teflon

Indicada em instalações que não requerem desmontagens frequentes e que não possuem vibrações.

Por que escolher esses tipos de conexão em aço inox?

Diferentes tipos de conexão em aço inox são aplicados na indústria. Contudo, todos eles apresentam benefícios.

Estabilidade

As conexões em aço inox são utilizadas em sistemas que exigem estabilidade ao longo do tempo. Especialmente na presença de agentes corrosivos, variações de temperatura ou fluidos críticos.

Resistência à corrosão

A maior capacidade de resistência àcorrosão é um dos fatores que justificam sua aplicação.

O aço inoxidável preserva a integridade da tubulação e reduz a necessidade de intervenções frequentes, contribuindo com a continuidade da operação e redução de custos de manutenção.

Intercambialidade entre componentes

Por fim, quando essas conexões seguem um padrão técnico normativo definido, o sistema se torna mais previsível e eficiente, permitindo a intercambialidade entre componentes.

Leia também: Conheça 5 vantagens da utilização das conexões de inox

Filmach Flow: fornecimento técnico de conexões em aço inox

A Filmach Flow fornece variados tipos de conexão em aço inox alinhadas às exigências das indústrias.

O portfólio contempla as principais categorias, com padronização e conformidade técnica para atender diferentes necessidades de aplicação.

Além do fornecimento, o cliente tem suporte técnico-comercial direto, contribuindo para decisões mais assertivas.

Para especificar os tipos de conexão em aço inox para o seu projeto, entre em contato com a Filmach ou utilize o atendimento via WhatsApp no canto inferior direito da página.
