As diferenças entre os flanges são essenciais porque garantem vedação, segurança e total compatibilidade em sistemas industriais.

Na prática, a escolha correta está na capacidade de entender as características que realmente os diferenciam.

Leia o artigo e veja as características que auxiliam na especificação correta.

Quais são as principais diferenças entre os flanges?

Nem todas as características têm o mesmo peso na especificação. Algumas são apenas variações dimensionais, outras impactam a vedação, a segurança e o desempenho de tubulações industriais.

Mas, na verdade, os critérios que diferenciam um flange do outro e determinam a escolha mais acertada são:

• Face de vedação;
• Classe de pressão;
• Aplicação;
• Questões dimensionais.

Veja detalhes a seguir:

Face de vedação (com ressalto ou plana)

Este é um dos pontos que mais diferenciam os flanges.

Os modelos mais comuns são:

Face com ressalto (RF – Raised Face)	Face plana (FF – Flat Face)
Possui uma face ou degrau ressaltado na área da junta.	Superfície totalmente plana.

Essa característica define:

• Como a vedação será realizada;
• Qual tipo de junta deve ser utilizado.

Uma escolha incorreta pode comprometer a vedação do sistema e gerar vazamentos, mesmo quando todos os outros parâmetros estão corretos.

Veja também: Flanges RF e FF: o que muda na especificação (e por que isso importa)

Classe de pressão

Indica a capacidade da peça em suportar condições de integridade e estanqueidade de sistemas de tubulação em função da temperatura e do material.

Um flange inadequado para a pressão exigida pode comprometer toda a linha.

Por outro lado, a especificação correta transmite segurança e confiabilidade ao cliente.

No portfólio da Filmach, os flanges seguem a classe de 150 Lbs/pol². Essa é uma pressão suficiente capaz de atender a uma ampla gama de indústrias.

Acessar tabela de flanges 150 Libras

Aplicação

A seleção deste componente não deve começar pelo modelo, mas pela aplicação.

Fatores que influenciam diretamente na escolha mais adequada:

• Pressão;
• Temperatura;
• Tipo de fluido;
• Necessidade de manutenção

Sem essas informações, qualquer decisão é genérica. E, uma coisa é certa, os sistemas industriais não toleram generalizações.

Por isso, a especificação correta deve começar com estas perguntas sobre estes fatores, mas essenciais para a escolha certa.

Diferenças dimensionais

Mesmo dentro da mesma categoria, há variações que impactam diretamente a compatibilidade com o sistema:

• Número de furos;
• Diâmetro externo;
• Espessura;
• Peso.

Essas características podem parecer pequenas em um primeiro momento, mas são decisivas no momento da montagem das tubulações de um sistema industrial.

Na prática, dois flanges aparentemente iguais podem não ser compatíveis entre si devido às suas diferenças dimensionais.

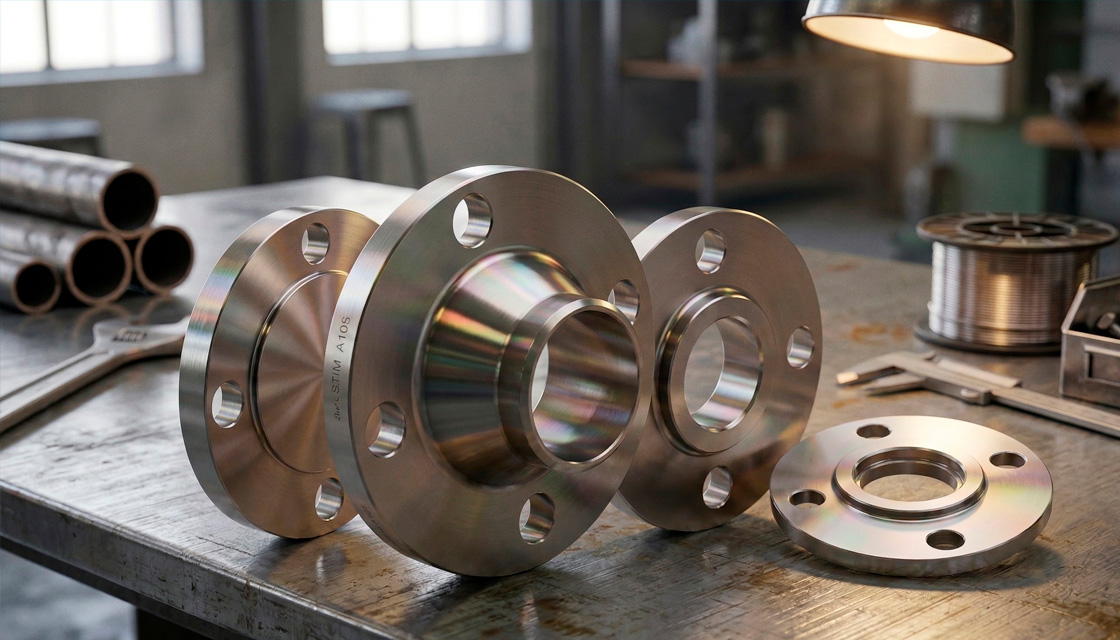

Diferentes flanges e suas aplicações práticas

Conhecidas as diferenças técnicas, chegou a hora de ver os tipos de flanges. Isso ajuda a entender como cada modelo se comporta em cada situação.

Os principais modelos são:

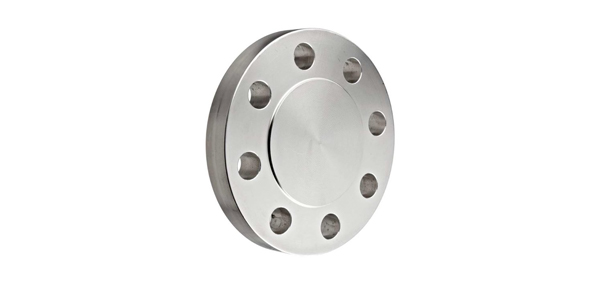

• Flange cego (blind);
• Flange SW (Socket Welding);
• Flange Sobreposto;
• Flange WN Pescoço (Welding Neck);
• Flange solto.

A tabela abaixo apresenta uma visão prática das opções e suas aplicações:

Tipo	Características principais	Aplicações típicas
Cego (Blind)	Não possui furo central. Utilizado para fechamento de linhas	Manutenção do sistema Interrupção do fluxo Terminais de tubulações
SW (Socket Welding)	Encaixe para solda Alta resistência mecânica Exige apenas uma solda externa	Alta pressão Conexões permanentes Trabalha em situações de pressão e temperatura variadas
Sobreposto	Tem furo no meio Recebe dupla soldagem (interna e externa)	Une duas partes flangeadas Pode ser usado em temperaturas extremas
Com pescoço (Welding Neck)	Transição suave Melhor distribuição de tensão Garante segurança e praticidade	Facilita a montagem e desmontagem Alta pressão e temperatura
Solto	Permite rotação Fácil montagem Facilita o alinhamento dos furos e a montagem	Manutenções frequentes, Baixa pressão Usado em tubulações com materiais nobres

Importante reforçar que a escolha do tipo ideal deve estar alinhada com as condições de operação. Com isso, evita-se o comprometimento do desempenho do sistema.

Especificar corretamente é reduzir risco e aumentar confiança

Quando as diferenças entre os flanges são consideradas tecnicamente, o processo de especificação é preciso e os resultados mais confiáveis.

Isso reduz falhas, evita incompatibilidades e melhora o desempenho das aplicações industriais.
