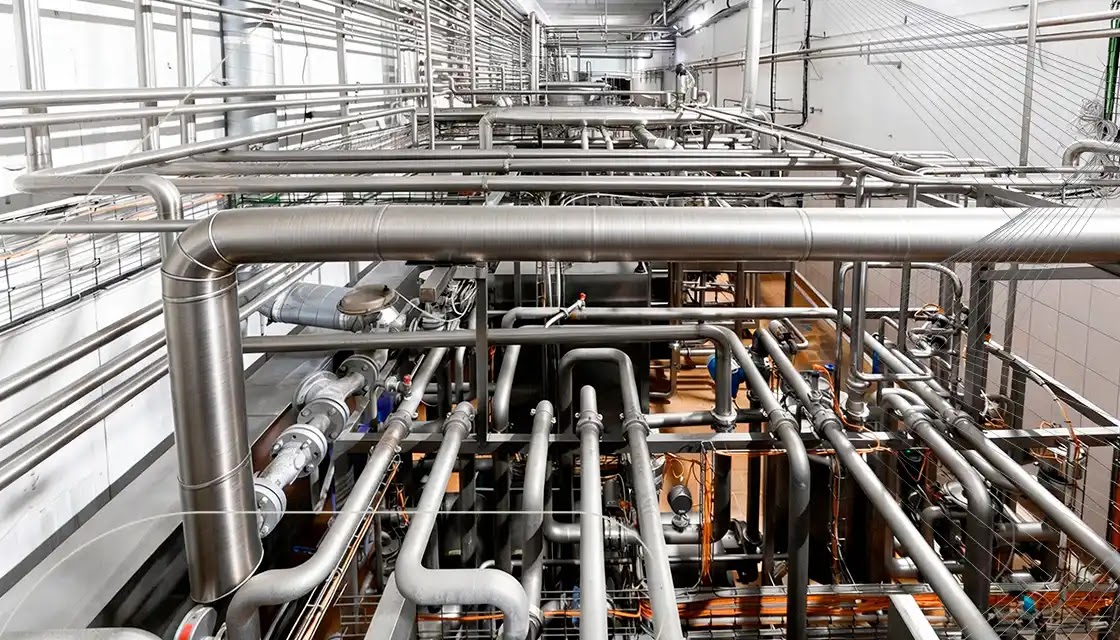

Na área de tubulações industriais, o padrão Schedule das conexões de aço inox classifica as espessuras das paredes de conexões tubulares, conforme a ASME B36.19.

Neste artigo, veja como funcionam as classes Schedule nas conexões inox e quais classificações estão disponíveis no portfólio Filmach para aplicações industriais.

O que significa padrão Schedule em conexões inox?

O padrão Schedule, identificado como SCH, define a espessura da parede de tubos e conexões industriais.

Este conceito surgiu no início do século XX, em um período em que a indústria ainda não possuía códigos de cálculo consolidados, como os atuais ASME.

Na época, era necessário algum tipo de padronização para distinguir tubos e conexões considerados mais “leves” daqueles “pesados”.

Com o avanço da indústria, surgiu o termo Schedule para representar faixas padronizadas.

Na prática, quanto maior for o número, maior será a espessura da parede da conexão.

Exemplo:

Schedule	Característica da parede
SCH 10	Parede mais leve
SCH 40	Espessura intermediária
SCH 80	Parede mais robusta

ASME B36.19 para conexões inox

No aço inox, essa lógica foi adaptada pela ASME B36.19, que introduziu os Schedules “S” (5S, 10S, 40S, 80S), adequados às propriedades do material e às aplicações de processo e utilidades.

Não considerar esse detalhe pode gerar incompatibilidade dimensional, dificuldade de montagem e retrabalho em campo.

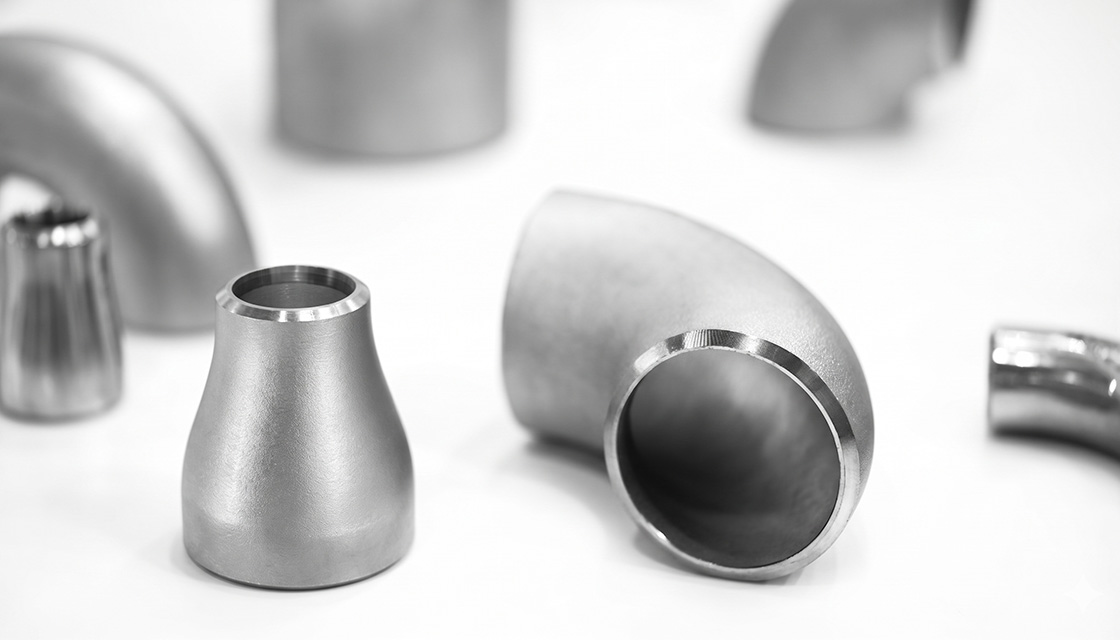

Como o padrão Schedule impacta uma conexão

Nas conexões tubulares (curvas, tees, reduções etc.), a classe SCH define a espessura da parede para cada Diâmetro Nominal (DN).

Essa definição influencia fatores críticos em qualquer projeto industrial que utiliza conexões inox.

Leia também: O que é redução concêntrica e a sua finalidade?

Resistência à pressão

Schedules elevados suportam aplicações com maiores pressões operacionais e tensões mecânicas mais severas.

Peso da conexão

O aumento da espessura da parede também aumenta o peso da peça e a carga estrutural da linha.

Compatibilidade dimensional

A conexão precisa possuir o mesmo padrão dimensional da tubulação, visando garantir:

• Alinhamento correto;
• Soldagem adequada;
• Integridade da vedação;
• Uniformidade de espessura.

Aplicação industrial

A escolha do SCH depende da definição prévia de alguns fatores como:

• Pressão de operação;
• Temperatura;
• Requisitos normativos.

Por isso, escolher corretamente a schedule ideal evita erros dimensionais e demais problemas de engenharia.

Leia também: Conheça 5 vantagens da utilização das conexões de inox

Normas utilizadas para conexões inox em padrão Schedule

A Filmach comercializa conexões em aço inoxidável que seguem normas internacionais reconhecidas pela indústria.

As principais normas utilizadas são:

Norma	Aplicação
ASME B16.9	Dimensões e fabricação de conexões tubulares soldáveis, como curvas, tees, reduções e caps
ASME B36.19	Padrões dimensionais para tubos inoxidáveis e classificação Schedule com identificação “S”

Schedules disponíveis nas conexões inox da Filmach

Nem todas as conexões utilizam os mesmos padrões de Schedule.

A disponibilidade varia conforme o tipo de conexão, aplicação da peça e faixa de pressão da linha.

Por isso, cada componente possui classificações de espessura, garantindo desempenho adequado em diferentes aplicações.

Na linha de conexões inox da Filmach, os Schedules disponíveis são:

Conexão inox	Função	Schedules disponíveis
Caps tampão soldável	Fechamento de extremidades da tubulação	SCH10S, SCH40S, SCH80S
Curva 45°	Alteração de direção de fluídos	SCH5S, SCH10S, SCH40S
Curva 90°	Mudança de direção da tubulação em ângulo reto	SCH5S, SCH10S, SCH40S, SCH80S
Pestana	Junta dois componentes em um sistema de tubulação.	SCH10S, SCH40S
Ponta roscada	Conexão de trechos por união roscada	SCH40S
Redução concêntrica	Transição entre diâmetros diferentes mantendo alinhamento central	SCH10S, SCH40S, SCH80S
Tee	Derivação de fluxo em linhas tubulares	SCH5S, SCH10S, SCH40S, SCH80S

Aqui, há uma observação técnica importante: nos Caps tampão soldáveis, existe uma limitação dimensional relacionada ao comprimento padrão “E”.

Quando a espessura da parede ultrapassa o limite dimensional permitido para esse comprimento, deve-se utilizar o comprimento ampliado identificado como “E1”.

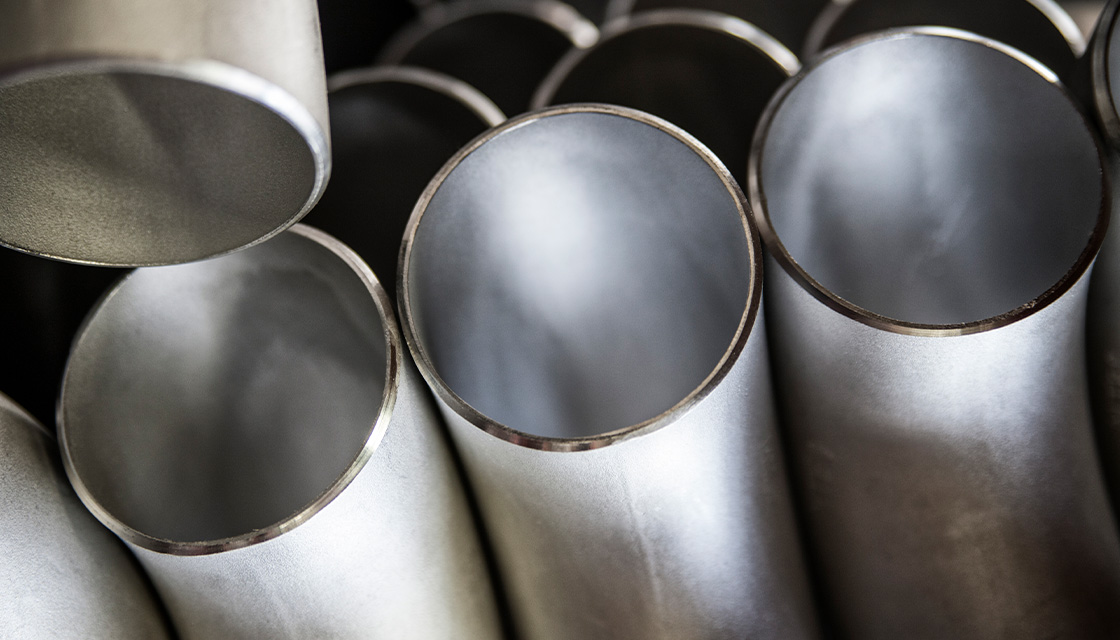

Como escolher o schedule correto

A definição do padrão Schedule deve considerar as condições reais de operação e aplicação na linha industrial.

Os principais critérios são:

• Pressão de trabalho;
• Temperatura operacional;
• Resistência mecânica exigida;
• Compatibilidade com a tubulação,
• Exigências normativas do processo.

Outro ponto relevante é a qualidade do inox. A escolha da liga certa vai influenciar na resistência à corrosão e na durabilidade.

A liga 304, por exemplo, é versátil e muito utilizada, enquanto a liga 316 oferece maior resistência a ambientes com cloro e ácidos.

Você encontra conexões inox na Filmach Flow

A Filmach Flow fornece diferentes tipos de conexão inoxidável a aplicações industriais diversas, oferecendo suporte técnico e ampla disponibilidade de produtos para todo o Brasil.

Além da variedade dimensional e conformidade normativa, temos condições comerciais especiais na linha de aço inoxidável.

Consulte o catálogo técnico e acesse as especificações da linha de conexões, incluindo modelos, schedules e condições exclusivas.
