No desenvolvimento de projetos de engenharia industrial, o correto entendimento sobre o diâmetro nominal determina a segurança, a precisão e a integridade de todo o sistema de condução de fluidos.

Entretanto, um dos principais desafios é interpretar as dimensões especificadas em catálogos e o que realmente representam para os projetos.

Convidamos você a acompanhar este artigo técnico onde detalhamos as correlações entre espessuras e diâmetros de tubulações com conexões inox.

O que significa o diâmetro nominal nas tubulações e conexões?

O diâmetro nominal é uma designação dimensional de referência que segue um padrão para classificar e unificar o tamanho de tubos, válvulas e conexões em um sistema de tubulação industrial.

Na padronização internacional, ele é indicado pela sigla NPS (Nominal Pipe Size), enquanto no sistema métrico baseado em normas ISO/DIN adota-se a sigla DN (Diâmetro Nominal).

O valor do NPS ou DN não corresponde matematicamente ao diâmetro interno/externo do tubo, funcionando estritamente como uma medida de referência técnica.

O diâmetro externo real é fisicamente maior do que o número que designa o NPS.

Por exemplo, uma curva de 90° NPS 1″ (ou DN 25) é destinada a ser conectada a um tubo NPS 1″.

Embora seja denominada “1 polegada”, ela é fabricada para se ajustar ao diâmetro externo real do tubo, que é 33,40 mm, e não 25,40 mm.

Da mesma forma, uma curva 90° NPS 2″ é fabricada para tubos cujo diâmetro externo real é 60,33 mm, e não 50,80 mm (2 × 25,40 mm).

Leia também: Tipos de conexões: conheça as principais

Diâmetro nominal e Schedule (SCH): como funcionam juntos?

Na especificação de um componente de condução em aço inoxidável, o diâmetro nominal precisa trabalhar associado a outra variável: o Schedule (SCH).

Funciona basicamente assim:

• Diâmetro nominal: padroniza a geometria de referência, permitindo a intercambiabilidade geométrica e a montagem de flanges e conexões;
• Schedule: define a espessura da parede da tubulação.

A norma internacional que rege as espessuras de parede e os respectivos pesos para tubulações de aço inoxidável é a ASME B36.19.

Já as classes mais aplicadas em ligas de inox incluem o SCH 5S, SCH 10S, SCH 40S e SCH 80S.

Como o diâmetro externo de um determinado diâmetro nominal é fixo, o incremento no número do Schedule resulta no aumento da espessura da parede para o interior do componente.

Consequentemente, maiores Schedules proporcionam maior resistência mecânica e de pressão, porém reduzem o diâmetro interno útil de passagem do fluido.

Logo, a relação DN e SCH vai depender das necessidades do projeto quanto à condução do fluido.

Veja o exemplo do CAPS tampão soldável presente no catálogo Filmach:

Ao consultar a tabela, observa-se como a massa e a espessura se comportam ao cruzar ambas as variáveis:

• Se você escolher o SCH 10, a espessura da parede da peça será de 2,77 mm.
• Se você escolher o SCH 40, o diâmetro externo da peça continua o mesmo (encaixando no mesmo tubo), mas a espessura da parede aumenta para 3,38 mm.

Isso significa que o aço inoxidável “cresce para dentro”. Isto é, a parede se torna mais grossa e capaz de suportar maiores pressões, sem alterar o tamanho do encaixe.

Entenda como o Diâmetro Nominal aparece no catálogo da Filmach Flow

Em conexões de aço inox, a padronização dimensional é o pilar que garante o perfeito acoplamento entre conexões e tubulações em linhas industriais.

No catálogo técnico da Filmach Flow, as especificações atendem rigorosamente às normas de engenharia.

É possível correlacionar o diâmetro nominal aos atributos dimensionais exatos de cada conexão.

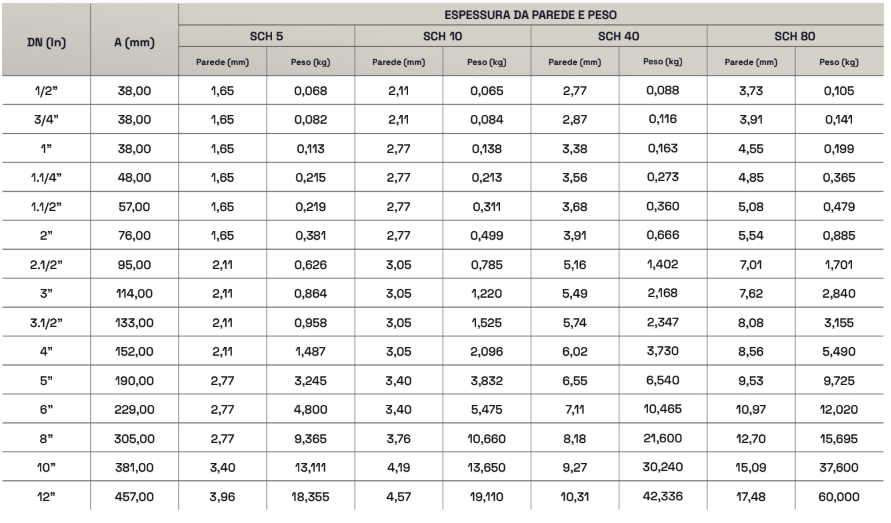

Para analisar a aplicação prática de como o diâmetro nominal orienta os parâmetros construtivos de um componente, tomamos como exemplo um recorte da Curva 90º que comercializamos..

Elas são fabricadas sob a norma ASME B16.9 e abrangem os Schedules 5S, 10S, 40S e 80S:

Observando os dados técnicos, à medida que o DN avança de 1/2″ para 12″, todos os atributos dimensionais mecânicos (dimensão de centro ao extremo e espessuras de parede em cada Schedule) expandem-se, suportando os carregamentos mecânicos da linha.

Essa conformidade garante a vedação total e o intercâmbio direto com tubos e conexões de igual especificação nominal.

Acesse os parâmetros técnicos das conexões inoxidáveis comercializadas pela Filmach

A correta especificação de sistemas de fluidos industriais exige domínio do diâmetro nominal e medidas relacionadas. Isso resguarda a montagem mecânica sem falhas.
