Em sistemas de condução de fluidos e gases, garantir a integridade das tubulações é essencial na manutenção da produtividade e da eficiência da planta.

Nesse cenário, a conexão NPT inox destaca-se como um elemento essencial em projetos que priorizam estanqueidade, alta resistência e proteção contínua.

No artigo, entenda o que é essa conexão, as vantagens das ligas de aço inox CF8/CF3/304/304L e as opções comercializadas pela Filmach Flow.

O que é o padrão de conexão NPT inox?

A rosca NPT (National Pipe Thread), segue um padrão norte-americano reconhecido mundialmente por sua geometria cônica com perfil de rosca a 60°.

Diferente das roscas paralelas (como a BSP), o padrão NPT possui uma inclinação cônica contínua ao longo da peça.

A conexão NPT Inox funciona baseada no “princípio do arredondamento”. Conforme o rosqueamento acontece, o diâmetro nominal aumenta na mesma proporção até completar a vedação e travar o sistema.

Ela também é mais robusta que a BSP, podendo atender a requisitos mais elevados de pressão e confiabilidade.

Principais diferenças entre a rosca NPT e BSP

Além da conexão NPT, há também as conexões BSP (British Standard Pipe).

Ambos os padrões são amplamente utilizados na indústria. Entretanto, possuem características distintas que impedem o acoplamento direto entre elas:

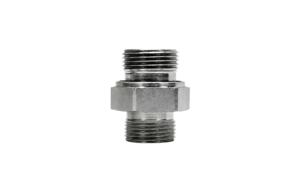

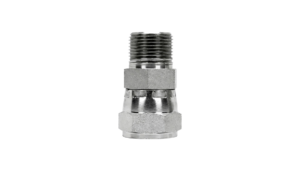

Padrão norte-americano (NPT)	Padrão britânico/europeu (BSP)
Possui ângulo dos filetes a 60° e cristas e vales plenos/achatados.	Possui ângulo dos filetes a 55° e cristas e vales arredondados.
Por ser cônico, a estanqueidade é alcançada pela interferência direta entre os filetes.	Pode ser cônica (BSPT) ou paralela (BSPP, que exige anel ou junta de vedação).

Devido à diferença no ângulo do filete e no passo da rosca, peças NPT e BSP não são intercambiáveis.

Vale reforçar que o passo de rosca é a distância entre dois filetes consecutivos de um parafuso ou porca, podendo ser chamado de TPI ou roscas por polegada.

Assim, tentar forçar o rosqueamento entre esses padrões (NPT e BSP) danifica a conexão inox e compromete a estanqueidade do sistema.

Características técnicas das roscas NPT e BSP

Característica técnica	Conexão NPT Inox	Conexão BSP
Norma regulamentadora	ASME B1.20.1	ISO 7/1 e ISO 228-1
Origem do padrão	Norte-Americano	Britânico / europeu
Ângulo do filete	60°	55°
Formato	Achatados/Plenos	Arredondados
Geometria do perfil	Cônica (1:16)	Cônica ou paralela
Mecanismo de vedação	Deformação elástica e interferência nos filetes	No próprio filete ou vedante facial/anel

Por que escolher conexões NPT em aço inox (CF8/CF3/304/304L)?

A escolha da liga metálica adequada garante vida útil estendida e alto rendimento às tubulações.

As conexões distribuídas pela Filmach Flow possuem extrema qualidade. Também possuem algumas características centrais:

• Proteção do sistema contra a corrosão: a presença do cromo e do níquel assegura a formação da camada passiva de óxido de cromo, protegendo a peça em ambientes úmidos ou em contato com reagentes químicos;
• Baixo teor de carbono: a especificação Low Carbon (304L) evita a formação de carbonetos de cromo durante etapas de soldagem ou exposição ao calor. Isso garante resistência estrutural do material contra a corrosão;
• Excelente desempenho térmico: mantém a estabilidade e tenacidade em amplas faixas de temperatura, operando em temperaturas muito baixas ou de alto aquecimento;
• Segurança total: apresenta superfície lisa e de fácil higienização, atendendo aos critérios da indústria alimentícia e farmacêutica, além de suportar fluidos agressivos do setor petroquímico.

Leia também: Tipos de conexões: conheça as principais

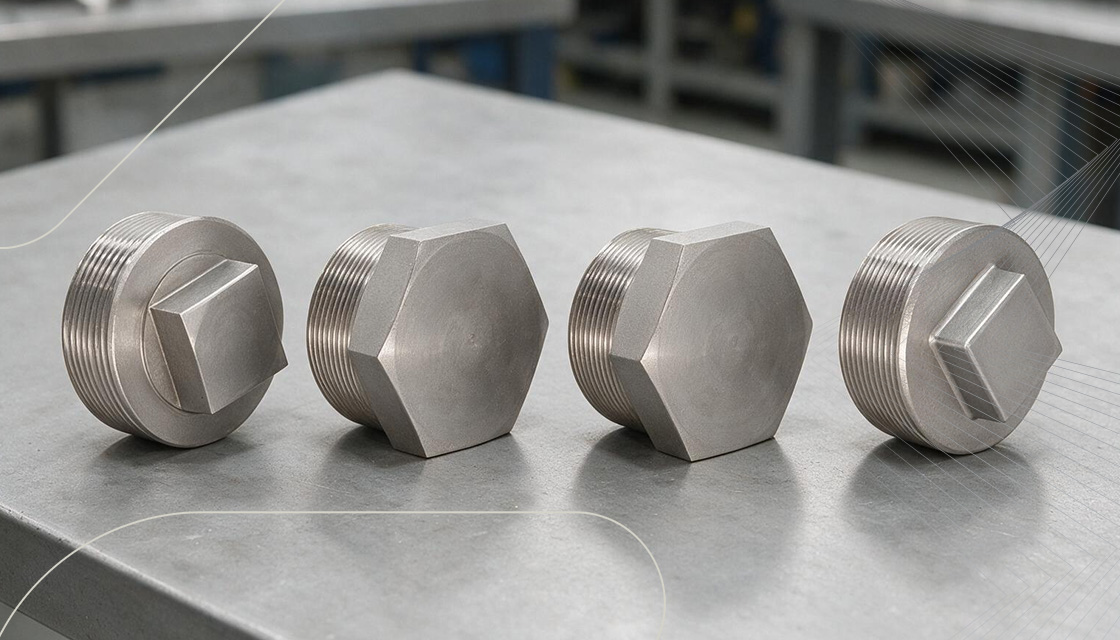

Conheça os bujões NPT Inox da Filmach Flow

Para o bloqueio seguro, estanque e eficiente de extremidades de tubulações industriais, a Filmach Flow disponibiliza opções de bujão em aço inox comercializadas com rosca cônica NPT:

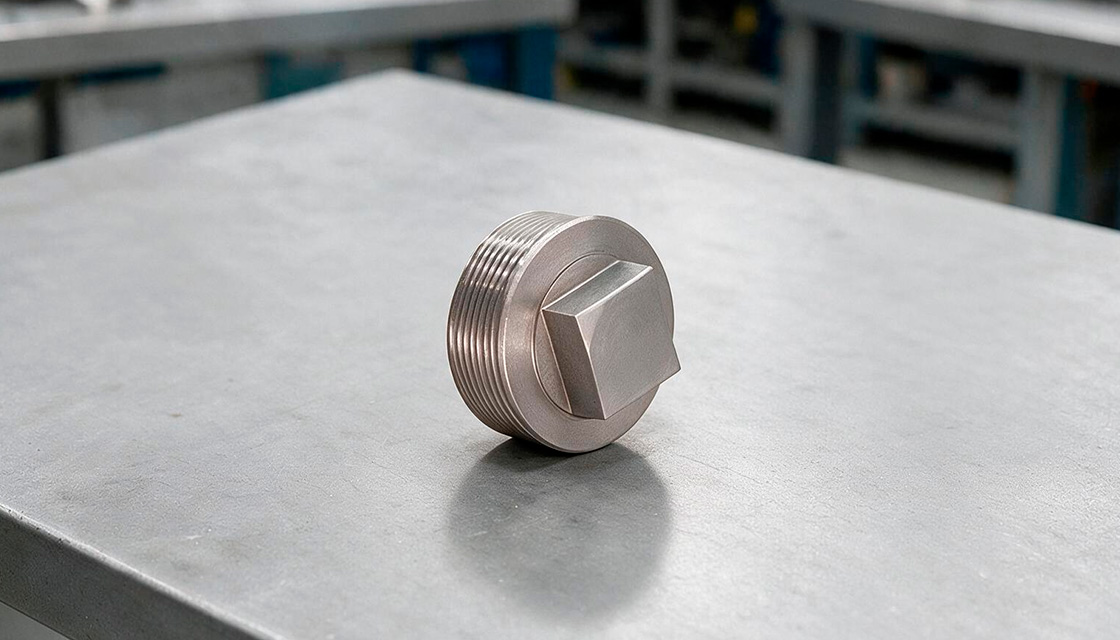

Bujão Cabeça Quadrada 150 lbf/in² NPT

Projetado para aplicações de baixa e média pressão, o bujão cabeça quadrada 150 lbf/in² NPT inox possui topo quadrado reforçado. Por isso, facilita o aperto e o manuseio com chaves em manutenções frequentes.

Disponível nas bitolas de 1/8″ a 4″. Logo é ideal na vedação e bloqueio de extremidades para:

• Indústria química, petroquímica e de papel e celulose;
• Sistemas de aquecimento e refrigeração e equipamentos industriais.

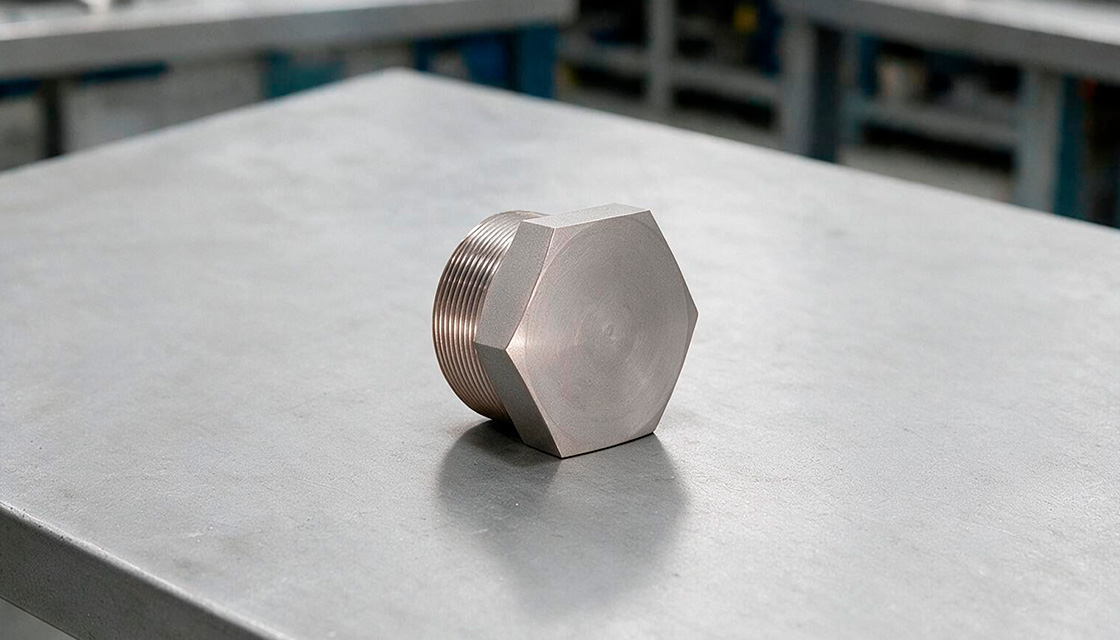

 Bujão Sextavado 150 lbf/in² NPT

Indicado para sistemas com restrição de espaço na Classe 150 lbf/in², o Bujão Sextavado 150 lbf/in² NPT inox apresenta perfil compacto com acoplamento preciso e torque uniforme em locais de difícil acesso.

Disponível nas bitolas de 1/8″ a 4″. Logo, é ideal para o bloqueio seguro e eficiente de extremidades em sistemas de tubulação e equipamentos hidráulicos.

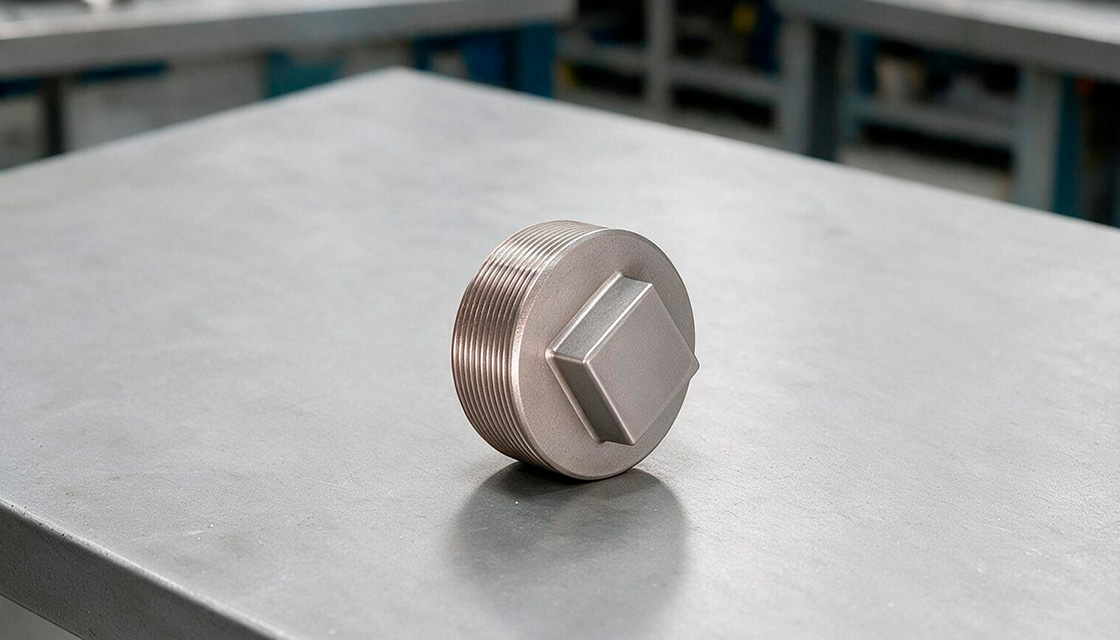

Bujão Cabeça Quadrada 3000 lbf/in² NPT

Usinado a partir de forjados maciços (ASME B16.11/ASTM A182).

O Bujão Cabeça Quadrada 3000 lbf/in² NPT inox de alta pressão garante estanqueidade estrita sob vibração severa e choques hidráulicos em bitolas de 1/8″ a 4″.

É uma solução aplicável em vedações cônicas em:

• Linhas petroquímicas;
• Processos com fluidos químicos corrosivos;
• Tubulações de óleo e gás;
• Pontos de purga pesados em caldeirarias.

Bujão Cabeça Sextavada 3000 lbf/in² NPT

Componente forjado 3000 lbf/in², projetado para resistir a severas cargas térmicas e pressões extremas.

Além disso, oferece acoplamento NPT em bitolas de 1/8″ a 4″.

O Bujão Cabeça Sextavada 3000 lbf/in² NPT é uma conexão adotada em pontos de amostragem e tomada de instrumentos em linhas NPT de alta pressão.

Afinal, possui excelente resistência e ótima durabilidade, mesmo sob condições severas e exposição a agentes químicos.

Leia também: Conheça 5 vantagens da utilização das conexões de inox

Engenharia, agilidade e produtos certificados é na Filmach Flow

Conectar sistemas com precisão exige técnica em cada detalhe. As conexões inox que distribuímos para todo o Brasil garantem a montagem perfeita e a continuidade da operação.

Por isso, a Filmach Flow é a parceira ideal no fornecimento de conexões para indústrias e revendas em todo o Brasil. Com um portfólio completo, garantimos:

• Atendimento às normas ASME, ISO e ASTM;
• Atendimento técnico consultivo;
• Logística ágil, previsibilidade e excelente custo-benefício.

Nosso catálogo conta com soluções completas em conexões com roscas do tipo BSP e NPT.

Acesse agora e confira todas as especificações.
