Os geradores de vapor são responsáveis por mover a produção de setores desde a indústria alimentícia à petroquímica. Por isso, exigem atenção a cada detalhe de sua infraestrutura.
Nesse cenário, a correta especificação da conexão inox para caldeiras é indispensável para a manutenção da integridade do sistema.
Afinal, lidar com vapor saturado ou superaquecido requer componentes que resistam a:
- Estresse térmico contínuo;
- Flutuações de pressão;
- Agentes químicos corrosivos presentes no processo.
Logo, para selecionar o componente ideal e garantir a operação da planta, é necessário avaliar quatro variáveis:
- Função da conexão inox;
- Robustez mecânica;
- Metalurgia aplicada;
- Método de acoplamento da conexão inox.
Abaixo, detalhamos como esses critérios guiam você na seleção de conexões em aço inoxidável seguras, duráveis e em conformidade com as normas internacionais.

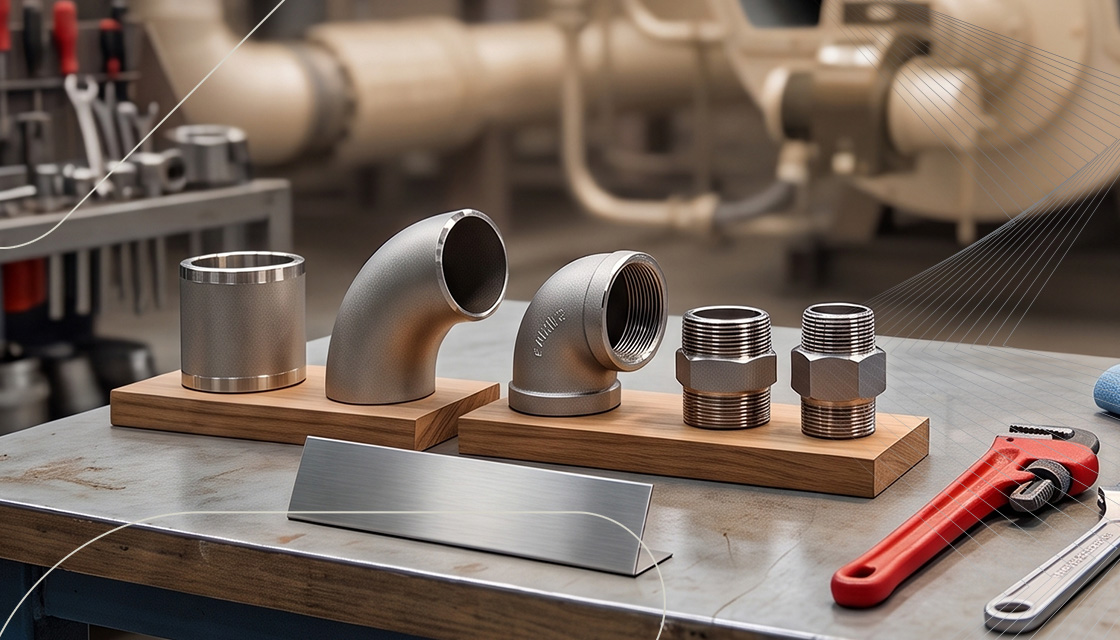

1. Mapeamento da função de cada conexão inox para caldeiras
O primeiro critério baseia-se no papel geométrico e mecânico que a peça desempenha na tubulação da caldeira.
Para otimizar a especificação no canteiro, dividimos as soluções industriais em três famílias funcionais: conexões tubulares, flanges e conexões forjadas e fundidas.
Conexões tubulares
Utilizadas para alterar a direção, derivação, redução de diâmetro ou bloqueio final nas linhas de condução.
As conexões tubulares minimizam a perda de carga do fluxo de vapor e água de alimentação.
Abrangem curvas de 90° e 45° (raio longo), tees retos, reduções concêntricas, caps e pestanas de aço inox.
Flanges
Os flanges são componentes utilizados para conectar tubulações, válvulas, equipamentos e vasos de pressão, permitindo montagens, inspeções, manutenções e substituições de componentes conforme a necessidade da aplicação.
A engenharia define o modelo de flange de acordo com o tipo de fixação e as condições de operação:
- Com pescoço (weld neck);
- Sobrepostos (slip on);
- Encaixe de solda (socket weld);
- Soltos (lap joint);
- Cegos (blind).
Encaixe de solda (socket weld)
Excelente para tubulações de pequenos diâmetros, ao oferecer ótimo alinhamento concêntrico pré-soldagem por meio de solda de filete externa.
Conexões forjadas e fundidas
A conexão inox do tipo forjada e fundida deve ser especificada em pequenos diâmetros sujeitos a severas solicitações de torque.
Abrangem niples duplos sextavados, buchas de redução, bujões, luvas, meias luvas e uniões fêmea-fêmea (com vedação cônica metal-metal ou plana em teflon).
Leia também: Tipos de conexões: conheça as principais
2. Dimensionamento da robustez mecânica das conexões
A energia contida no vapor impõe esforços mecânicos contínuos aos sistemas de transporte de fluidos.
Neste contexto, é importante considerar a relação entre a pressão e a robustez para evitar deformações na linha.
Por isso, nas conexões tubulares, você deve determinar a espessura da parede pelo padrão Schedule.
Em caldeiras, onde a pressão atua junto às tensões de expansão térmica, deve-se adotar espessuras mais robustas, como o SCH 40S ou SCH 80S, protegendo a parede interna contra a erosão do vapor.
Já nos pontos flangeados e acessórios forjados, selecione a resistência com base na classe de pressão em libras por polegada quadrada (lbf/in²).
Enquanto trechos de utilidades secundárias e condensado operam estavelmente em 150 Lbs, as saídas principais da caldeira exigem especificar conexões forjadas da classe de 3000 Lbs (norma ASME B16.11).
Essa é a densidade capaz de suportar picos de contrapressão sem sofrer microfissuras ou falhas de estanqueidade.

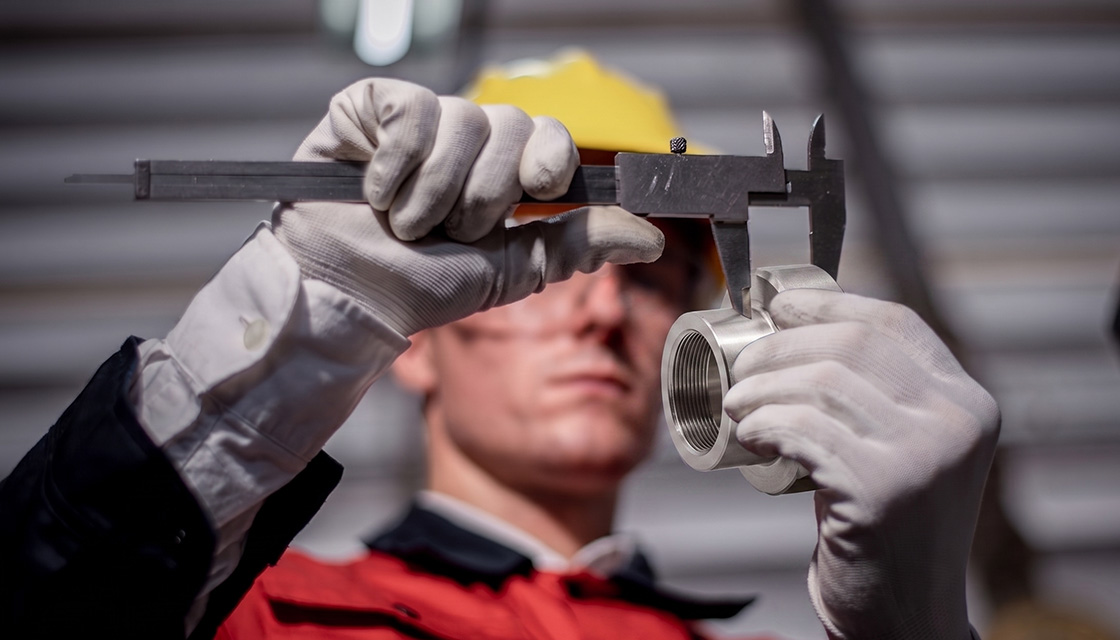

3. Análise metalúrgica para resistir a altas temperaturas
A combinação de oxidação térmica na área externa e o ataque químico do fluido na área interna exige estruturas estáveis.
A seleção correta do material aumenta a vida útil dos componentes e reduz o risco de falhas. Veja quando utilizar cada liga.
| Material | Aplicação | Benefício |
| 304 – CF8 | Linhas de vapor saturado | Ótima resistência à degradação em temperaturas elevadas. |
| 304L – CF3 | Trechos soldados de linhas em AISI 304 | Baixo teor de carbono reduz a precipitação de carbonetos de cromo e evita corrosão. |
| 316 – CF8M | Vapor superaquecido ou condensado com alta concentração de cloretos | A adição de molibdênio aumenta a resistência à corrosão por pite e outros ambientes agressivos. |
| 316L – CF3M | Trechos soldados em aplicações com AISI 316 | Mantém a resistência à corrosão, preservando as propriedades metalúrgicas da liga. |
Leia também: Corrosão na indústria: saiba como evitar
4. Definição do método de união e validação das normas dimensionais
Garantir a intercambialidade no campo exige o cumprimento estrito das normas de fabricação.
Por isso, a quarta recomendação é se certificar de que as peças acompanhem as diretrizes da:
- ASME B16.9 para conexões tubulares;
- ASME B16.5 nos flanges;
- ASME B16.11 efundidos.
Já o método de união deve se basear na frequência de manutenção e no nível de vibração da linha:
Solda de topo
Indicada para conexões tubulares industriais.
Funde o componente diretamente ao tubo, criando uma continuidade que elimina frestas internas e reduz a perda de carga.
É ideal em trechos permanentes de alta pressão.
Conexões roscadas
Ideais nos pontos que demandam intervenções rápidas e desmontagem sem ferramentas de corte.
Em sistemas de vapor, a rosca NPT (cônica) apresenta desempenho superior à BSP (paralela) devido à vedação por interferência mecânica entre os filetes.
Ressalto do flange
Escolha a configuração Com Ressalto (RF) para concentrar a força de esmagamento diretamente sobre a junta de vedação.
Por outro lado, opte por Sem Ressalto / Face Plana (FF) para reduzir tensões em linhas expostas a vibrações severas.
Leia também: Flanges RF e FF: o que muda na especificação (e por que isso importa)
