Na rotina da revenda de produtos para tubulações industriais, saber especificar os flanges RF e FF é uma exigência constante.

E a razão é clara: o tipo da face interfere na vedação, na compatibilidade dos componentes e, principalmente, na assertividade do fornecimento.

Ou seja, um detalhe aparentemente simples pode resultar em retrabalho e perda de credibilidade.

Neste artigo, você entenderá que a distinção é relativamente simples. Mas, se especificada incorretamente, trará consequências nada vantajosas.

O que são flanges RF e FF?

Usualmente utilizadas em tubulações industriais, os tipos de face do flange descrevem o formato da sua superfície no ponto onde ela se une a uma junta e a outro flange ou conexão.

Elas podem ser RF e FF. Essas siglas estão relacionadas ao tipo de face do flange:

Diferenças entre flanges
Flange raised face (RF): flange com ressalto	Flange flat face (FF): flange sem ressalto
Flange com pescoço (weld neck)	Flange solto (lap joint)

Essa diferenciação construtiva define como a vedação será realizada e como o flange se comporta em conjunto com outros componentes do sistema.

A diferença central é o ressalto, caracterizado por uma elevação na face do componente.

No flange com ressalto (RF), essa elevação concentra a área de contato, aumentando a pressão sobre ela.

A característica favorece uma vedação mais eficiente, especialmente nas aplicações exigentes.

Já no flange sem ressalto (FF), a superfície de contato é totalmente plana. A carga de aperto é distribuída por toda a face, alterando o comportamento da peça e exigindo atenção à compatibilidade com o sistema.

Leia também: Conheça as principais diferenças entre os flanges

O impacto da especificação correta dos flanges

A escolha entre flanges RF e FF depende das especificações do sistema e das condições operacionais.

O tipo RF desempenha melhor em termos de vedação sob pressão elevada, mas requer cuidados adicionais durante a montagem para garantir que a face elevada esteja alinhada corretamente.

Os flanges FF, por sua vez, possuem montagem mais simples, sendo adequadas para sistemas onde a pressão e a temperatura não são críticas.

Diante disso, a especificação exige atenção a alguns pontos que impactam o desempenho e a confiabilidade da aplicação. Veja:

1. Compatibilidade entre faces

Misturar flange com ressalto e sem ressalto não é recomendável. A distribuição de carga será irregular, comprometendo a vedação.

2. Tipo de junta utilizada

Flanges RF e FF exigem juntas diferentes. Ignorar esse ponto pode levar a falhas operacionais na fábrica. Consequentemente, pode afetar a reputação da revenda.

3. Condições da aplicação

Pressão, temperatura e tipo de fluido influenciam diretamente na escolha.

O flange raised face é aplicado em condições mais exigentes, enquanto o flat face é comum em sistemas onde exige-se distribuição uniforme de carga, caso das conexões com equipamentos sensíveis.

Dominar esses pontos garante uma especificação melhor para orientar o cliente com segurança.

Afinal, uma revenda realmente técnica não é aquela que fornece componentes. E sim, aquela que evita problemas antes que eles aconteçam.

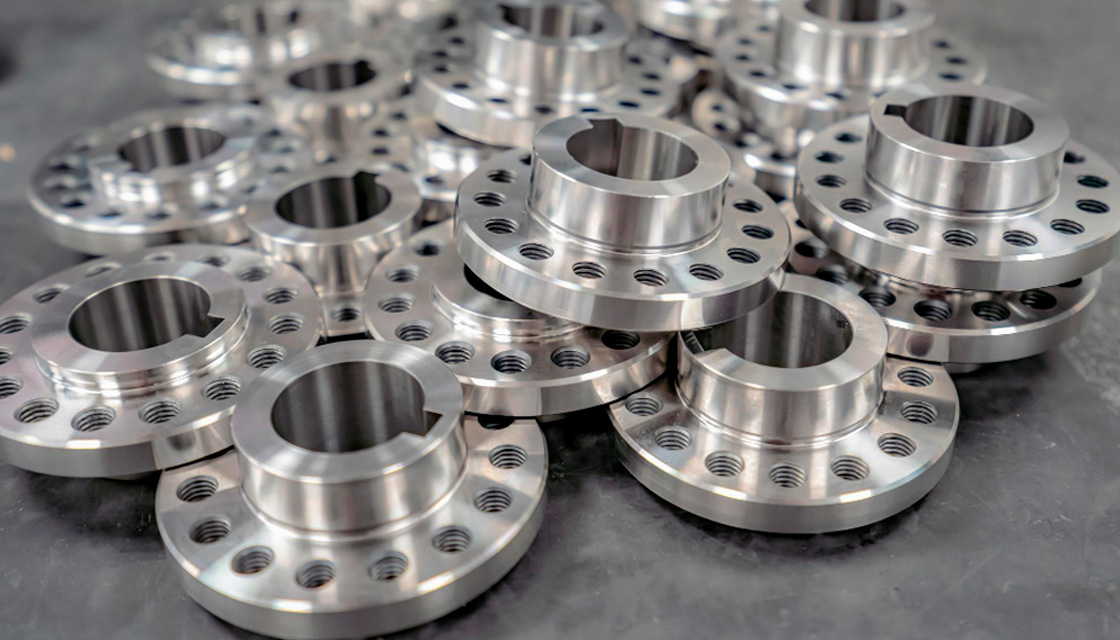

Flanges RF e FF no portfólio da Filmach

A Filmach importa e distribui em todo o território nacional uma linha completa de componentes em aço inoxidável, atendendo diferentes padrões e aplicações com excelência.

Na categoria de face com ressalto (RF), estão disponíveis:

• Flange cego (blind);
• Flange encaixe solda (socket weld);
• Flange com pescoço (weld neck);
• Flange sobreposto (slip on).

Esses modelos são utilizados em sistemas que exigem confiabilidade de vedação e resistência a condições operacionais mais severas de pressão e temperatura.

Para a categoria de face sem ressalto (FF), temos:

• Flange solto (lap joint)

Esse tipo é aplicado em situações onde a distribuição uniforme da carga é essencial, especialmente em interfaces com materiais sensíveis.

Essa diversidade de modelos permite atender desde demandas básicas até especificações mais exigentes, sempre com o mesmo padrão.

A especificação correta começa com o fornecedor

Você pode até conhecer a diferença entre flange RF e FF. Mas se o fornecedor não acompanha esse nível técnico, você continua exposto ao erro.

Diante disso, para oferecer sempre a melhor solução, a Filmach trabalha com os melhores fabricantes do segmento.

Distribuímos conexões em aço inoxidável, com portfólio alinhado às normas técnicas (ASTM A182 e ASME B15.5) e consistência de fornecimento.

Isso significa menos adaptação em campo. Menos retrabalho. Mais previsibilidade.

Solicite sua cotação com a Filmach

A diferença entre flange raised face e flange flat face exige precisão na especificação. Exige também fornecimento que precisa acompanhar todo o nível técnico.

Na Filmach, você encontra um portfólio completo de opções em aço inoxidável, com consistência dimensional, alinhamento às normas exigidas pelo mercado e bom preço.

Entre em contato e solicite uma cotação para o seu negócio.
