Adotar um flange liso em inox vai além de uma etapa operacional simples. Ela influencia na vedação, montagem e estabilidade da tubulação.

É necessário garantir que a peça funcione em campo sem a necessidade de ajustes, retrabalho ou substituição precoce.

Flange liso em inox: onde ele se encaixa na aplicação?

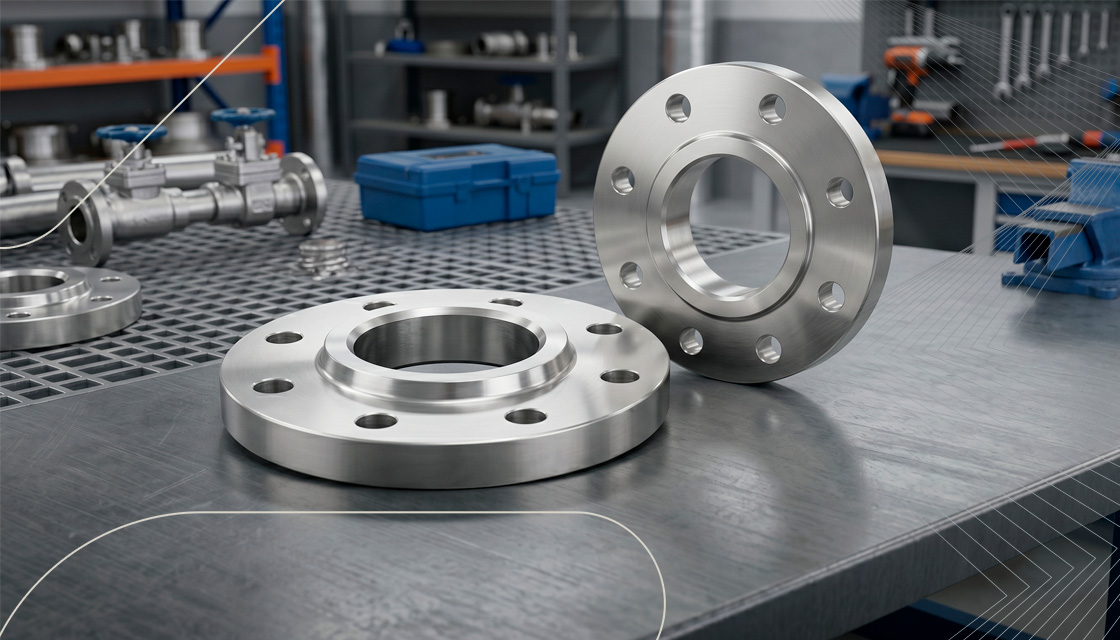

O flange liso trabalha com face plana (flat face). Ou seja, exige contato integral das superfícies.

Ele é sobreposto ao tubo e soldado tanto na parte externa junto ao tubo quanto na interna próximo a ranhura.

Quando bem escolhido e aplicado, o componente funciona com maior previsibilidade e segurança.

Mas, quando não é priorizado, o problema aparece na montagem e, em casos mais sérios, na operação como um todo.

Diferenças entre os flanges: o que saber para especificar

O que considerar na especificação correta?

Erros na especificação normalmente aparecem durante a montagem ou início da operação.

Nessas fases, qualquer inconsistência de norma, material ou classe de pressão gera desalinhamento, afeta a vedação ou exige substituição recorrente do componente.

Por esse motivo, sua definição deve se basear em alguns parâmetros.

Norma e padronização

A conformidade com padrões técnicos, como o ASME, assegura compatibilidade dimensional entre os componentes da linha.

Isso garante:

• Integração sem necessidade de ajustes em campo;
• Repetibilidade na montagem;
• Confiabilidade dimensional ao longo do fornecimento.

Material: desempenho em função da aplicação

Os flanges lisos em inox são fornecidos, em geral, nas ligasASTM A182 F304/304L e F316L.

Além disso, a definição do material deve considerar as seguintes condições operacionais do sistema:

• Composição do fluido;
• Potencial corrosivo do ambiente.

Leia também: Como evitar a corrosão do aço inoxidável?

Classe de pressão

Estabelece os limites operacionais conforme condições de processo.

Sua definição deve considerar:

• Pressão de trabalho;
• Temperatura de operação;
• Requisitos de segurança do sistema.

Neste caso, a subespecificação reduz a vida útil do conjunto e aumenta o risco de falhas sob condição operacional.

Face plana e capacidade de vedação

O flange liso utiliza vedação baseada no contato integral entre as superfícies, cujo desempenho depende da combinação de:

• Integridade da superfície de contato;
• Seleção adequada da junta;
• Aplicação correta de torque.

Além destes pontos, é também preciso considerar:

• Diâmetro externo do flange;
• Diâmetro do cubo;
• Espessura da peça;
• Quantidade e diâmetro dos furos;
• Peso aproximado por modelo.

Especificação técnica de flange liso: o que avaliar

A definição do flange liso exige atenção a parâmetros dimensionais e operacionais que impactam tanto a compatibilidade quanto a vedação das tubulações.

Entre os principais pontos de verificação estão:

• Bitola nominal;
• Quantidade e diâmetro dos furos;
• Espessura da peça;
• Classe de pressão;
• Material especificado para a aplicação

Além das características construtivas, a compatibilidade dimensional entre os componentes do sistema deve seguir o padrão definido em projeto.

Importante salientar que a Filmach não comercializa flange liso. Mas, temos um amplo portfólio de flanges cegos, SW, lap joint, com pescoço e sobreposto com diferentes diâmetros e dimensões.

Para facilitar a validação, a Filmach Flow disponibiliza uma tabela técnica com as principais informações de especificação de flanges no âmbito geral: acessar tabela de flanges.

Passo a passo: critérios técnicos de escolha

Na definição do flange em aço inoxidável ideal, avalie alguns pontos críticos da sua especificação:

• Condições reais de operação (pressão e temperatura);
• Tipo de fluido a ser utilizado e seu potencial corrosivo;
• Norma exigida no projeto;
• Compatibilidade com os componentes quanto à espessura, diâmetro e quantidade de furos.

Esse alinhamento reduz ajustes em campo e evita substituições desnecessárias.

Para tirar dúvidas e ter as melhores condições, faça uma cotação com quem entende. Fale com a Filmach.

Você tem duas opções: clicando no botão do banner abaixo ou via WhatsApp, basta clicar no ícone no canto inferior direito da página.

https://www.filmach.com/contato

Perguntas frequentes

Respostas objetivas para dúvidas na escolha e compra de flanges.

A Filmach tem frete grátis?

Sim, temos condições que variam de região para região. O ideal é consultar diretamente um consultor. É só clicar neste link: https://www.filmach.com/contato

Quais especificações considerar na escolha do flange?

A definição deve considerar os parâmetros operacionais e a compatibilidade com o sistema.

Os principais pontos de verificação são:

• Norma (ASME): garante compatibilidade dimensional e montagem sem ajustes;
• Material (ASTM): deve ser compatível com o fluido, ambiente e temperatura de operação;
• Classe de pressão: precisa atender aos limites do processo com margem de segurança adequada;
• Diâmetro externo do flange e do cubo, espessura da peça e quantidade e diâmetro dos furos.

A combinação desses fatores define o desempenho da peça e evita falhas de vedação ou incompatibilidade na instalação.
