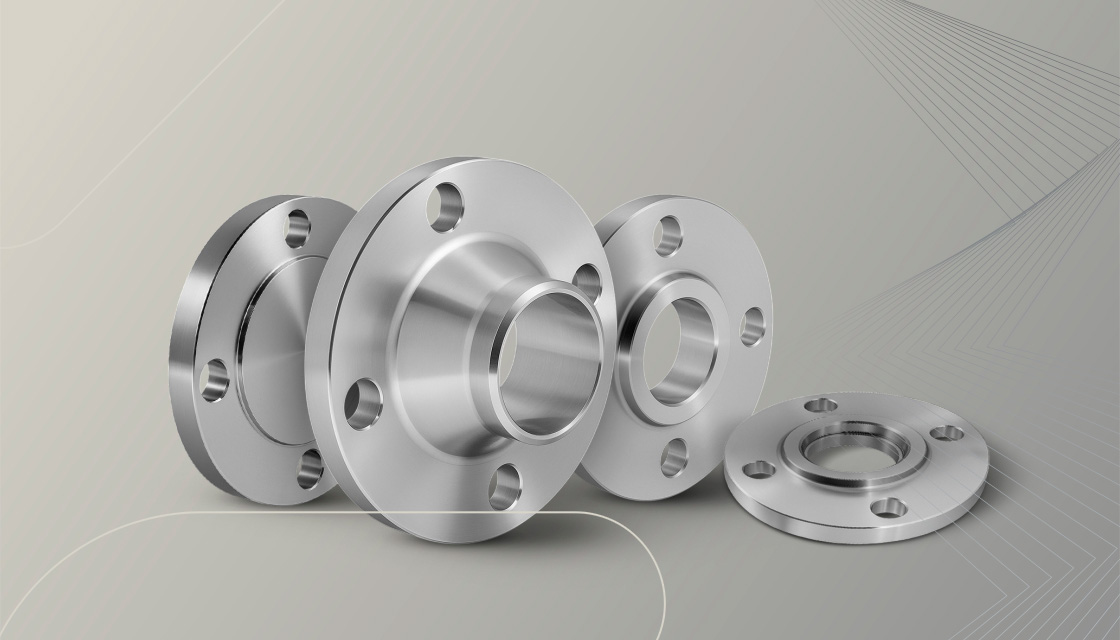

A norma ASME B16.5 define dimensões, classes de pressão e especificações de fabricação, auxiliando na escolha dos flanges de inox.

Na Filmach Flow, você encontra uma grande variedade de modelos, utilizados por diferentes segmentos com o mesmo padrão de eficiência.

Neste artigo, você verá os principais tipos disponíveis, com tabelas de dimensões conforme a norma.

ASME B16.5: quais modelos de flanges de inox estão disponíveis?

A ASME B16.5 contempla diferentes tipos de flanges. Cada uma delas deve atender condições específicas quanto à instalação, pressão e manutenção.

A Filmach Flow importa e distribui para todo o Brasil todas as opções em aço inoxidável conforme exigido pela norma, com diâmetros nominais variados e classes de pressão.

Flange cego

Utilizado para fechamento de extremidades de tubulações, válvulas ou conexões. A principal função do flange cego é vedar completamente a linha, interrompendo o fluxo quando necessário.

Aplicações:

• Operações de manutenção;
• Testes de pressão;
• Sistemas que exigem isolamento (temporário ou permanente) de trechos da tubulação.

Na linha da Filmach Flow, os flanges cegos em aço inox estão disponíveis em diferentes diâmetros nominais e classes de pressão, como na tabela abaixo.

Flange SW (Socket Weld)

Projetado para tubulações de menor diâmetro e aplicações que exigem boa resistência mecânica.

No flange SW, o tubo é inserido em um encaixe no flange e posteriormente soldado, proporcionando alinhamento preciso e boa integridade estrutural da junta.

Frequentemente utilizados em:

• Sistemas de processo;
• Linhas de utilidades;
• Aplicações industriais que exigem confiabilidade da conexão.

A Filmach Flow oferece flanges de encaixe para solda em aço inox com dimensões padronizadas, como apresentado na tabela.

Flange solto (Lap Joint)

Utilizado em conjunto com um stub end. Nesse sistema, o flange não é soldado diretamente ao tubo, flexibilizando a montagem.

Uma das principais vantagens desse modelo é a facilidade de alinhamento dos furos durante a instalação. Isso simplifica operações de desmontagem e manutenção, para substituição de componentes.

A linha da Filmach Flow inclui flange solto em aço inox com dimensões variadas. Veja na tabela:

Flange com pescoço (Weld Neck)

Possui design com pescoço cônico que permite uma transição gradual entre o flange e o tubo, reduzindo a tensão e aumentando a resistência mecânica.

O flange WN é amplamente utilizado em sistemas que operam sob altas pressões ou temperaturas, como em plantas petroquímicas, instalações de energia e equipamentos industriais.

A Filmach Flow disponibiliza variações em aço inox que atendem projetos industriais mais exigentes. Veja na tabela:

Flange sobreposto (Slip-On)

Instalado com o tubo passando sobre ele, o flange sobreposto é posteriormente soldado na parte interna e externa da conexão.

Apresenta instalação relativamente simples e custo competitivo, sendo bastante utilizado em sistemas industriais onde as condições de operação não exigem o desempenho estrutural de um weld neck.

Na Filmach Flow, estão disponíveis modelos que seguem a ASME B16.5. Veja na tabela a seguir.

Como escolher o flange ASME B16.5 correto?

A seleção envolve alguns critérios técnicos importantes. Abaixo, analise os principais fatores considerados.

Norma de fabricação

Podem seguir diferentes normas internacionais, como ASME/ANSI e DIN/ISO.

Classe de pressão

A norma ASME B16.5 define diferentes classes, como: classe 150, 300 e 600.

Elas indicam a capacidade de operação em diferentes condições.

Diâmetro nominal

Outro fator essencial é o diâmetro nominal da tubulação, definido normalmente em DN ou NPS, que determina o tamanho do flange utilizado no sistema.

A Filmach Flow tem uma equipe técnica pronta para te auxiliar a identificar o modelo de flange mais adequado para cada aplicação dos clientes da sua revenda.

Flange ASME B16.5 de aço inox você encontra na Filmach Flow

A Filmach Flow atua como importadora e distribuidora de acessórios utilizados em tubulações industriais, fornecendo soluções para caldeirarias, fabricantes de equipamentos industriais e empresas de manutenção.

No nosso portfólio há diferentes tipos de flanges recomendados para diversos sistemas e tubulações.

Com produtos de fabricantes reconhecidos internacionalmente, atendemos demandas de diferentes segmentos com componentes padronizados e confiáveis.

Fale com nosso time e tenha ajuda para identificar o modelo de flange ideal, conforme cada necessidade.

Perguntas frequentes sobre flange ASME B16.5

O que é a norma ASME B16.5?

A norma ASME B16.5 estabelece padrões dimensionais e requisitos de fabricação para flanges e conexões flangeadas utilizadas em sistemas de tubulação industriais.

Ela define características como dimensões, classes de pressão, diâmetros e especificações de montagem.

O que significa classe 150, 300 e 600?

A classe de um flange indica a classificação de pressão conforme a norma ASME B16.5. Essa classificação determina as condições que o componente pode suportar na operação.

A classe 150 é recomendada para serviços de baixa pressão e temperatura, como tubulações de água e de utilidades em geral.

A Filmach Flow trabalha com quais tipos de flange?

Fornecemos diferentes modelos de flanges em aço inox conforme as normas, incluindo flange cego, flange com pescoço, flange encaixe solda, flange sobreposto e flange solto.

ASME B16 e ANSI B16 são a mesma norma?

Ambos indicam os mesmos padrões de flanges.
