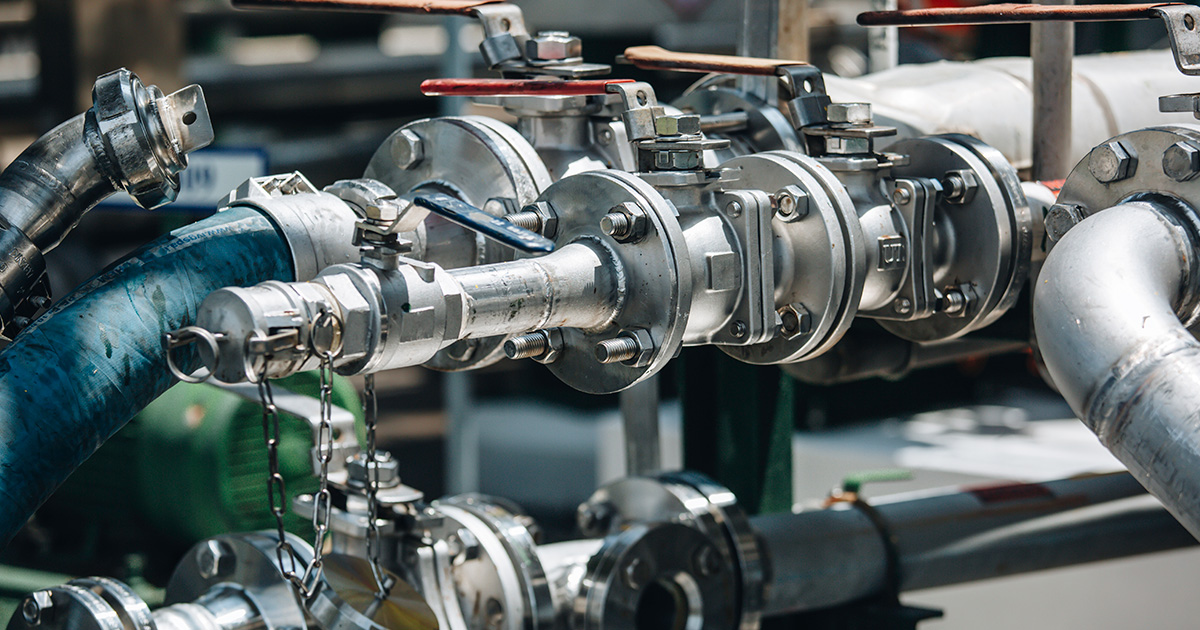

Diversos segmentos da indústria usam as versáteis conexões soldáveis em aço inox. O produto tem alta resistência, garantindo que o transporte de fluidos aconteça de maneira segura. Outra vantagem é a facilidade de manutenção e limpeza.

Abaixo, entenda mais das conexões soldáveis. Inclusive, sobre as normas nacionais e internacionais que se aplicam a elas. Além dos tipos de extremidades, linhas e padrões.

Conexões soldáveis: o que são e as diferenças

Todas as conexões servem para fazer ligações em tubos, equipamentos e sistemas, sendo usadas para o transporte de líquidos. No entanto, existem diferenças importantes entre as conexões soldáveis em inox e as conexões roscáveis ou roscadas.

As roscadas possuem extremidade com roscas internas e externas, para realizar o rosqueamento nos tubos ou em roscas externas.

Já as conexões soldáveis em aço inox passam pelo processo de soldagem. Ou seja, envolve a fusão para formar uma conexão resistente e permanente. Logo, são recomendadas para sistemas sem necessidade de alterações por um longo período.

O aço inox permite vantagens incríveis no projeto. Estudos já comprovaram que o aço inox não tem perda de massa por oxidação, por exemplo. Além disso, o material desonera o meio ambiente, poupando a natureza de resíduos.

As conexões em inox são produtos facilmente encontrados em indústrias que necessitam de vedação completa e alta resistência à corrosão. Como de:

• Alimentos;
• Químicos;
• Farmacêutica;
• Processamento de água;
• Petroquímica, entre outras.

Essas indústrias usam as conexões de inox para garantir qualidade na operação de fluidos, gases e líquidos. O que acontece em estruturas como:

• Tanques;
• Recipientes de pressão;
• Sistemas de tubulação;
• E as que têm trocas de calor.

Conexões soldáveis: com costura e sem costura

As conexões de aço inox podem ser utilizadas de dois modos diferentes. É daí que vem a divisão com costura e sem costura. Entenda:

Conexões com costura são utilizadas com outras peças de metal soldadas diretamente nos tubos. E as conexões sem costura passam pela extrusão a quente ou laminado a frio.

A extrusão é um processo térmico que combina calor, umidade e trabalho mecânico. Assim, modifica profundamente as matérias-primas, proporcionando novos formatos e estruturas. Dessa forma, permite diferentes características funcionais e nutricionais.

Conexões soldáveis: tipos de extremidades

As conexões soldáveis em aço inox também se dividem conforme os tipos de extremidades.

• A conexão BW (Butt Weld) é o solda de topo. Nesse tipo de conexão, as extremidades das tubulações são biseladas e soldadas juntas.
• Já a conexão SW (Socket Weld) é o solda de soquete. Nesse caso, a extremidade da tubulação é inserida em um soquete da conexão e soldada no lugar.

Normas nacionais e internacionais

Dependendo da aplicação das conexões soldáveis, deve-se observar as características do produto para saber se correspondem às expectativas. Por exemplo:

• Vazão;
• Temperatura;
• Tipo de fluido;
• Pressão;
• Diâmetro de cada projeto.

Há normas internacionais e nacionais que ditam as regras sobre isso.

As nacionais são as NBRs, isto é, as Normas Brasileiras. Elas padronizam as diretrizes técnicas sobre os processos de fabricação de produtos.

• A ABNT (Associação Brasileira de Normas Técnicas) fiscaliza as NBRs.

Depois, temos as normas internacionais. Entre elas:

• ASTM (American Society for Testing and Materials);
• ANSI (American National Standards Institute);
• ASME (The American Society of Mechanical Engineers);
• MSS (Manufactures Standardization Society); e
• DIN (Deutsches Institut fur Normung).

Classes de pressão

A classe de pressão é um número que orienta e dimensiona os valores de pressão e temperatura de alguns produtos, como flanges e as conexões soldáveis. Resumidamente, indica a classe mais alta que o item pode suportar.

As conexões de inox possuem diferentes classes de pressão. As mais comuns são 150, 300, 600, 900, 1500, 2000, 3000, 6000 até de 9000.

Vale ressaltar que podem sofrer alterações dependendo dos materiais, padrões industriais e do projeto.

Padrões e linhas

Os padrões e as linhas das conexões soldáveis são como categorizações para os produtos. Assim, cada uma delas possui uma melhor indicação de uso e de indústrias, dependendo das características que possuem. Conheça os principais.

As conexões em aço inox padrão Schedule

As conexões em aço inox padrão Schedule foram elaboradas para atender a um elevado nível de exigência. Possuem mais durabilidade para as demandas de pressão, temperatura e resistência química.

Por isso, são muito utilizadas em redes de vapor, produtos químicos, água, etc.

Para se determinar a espessura externa das conexões Schedule, é utilizado uma equação de cálculo determinada pela ISO (International Standardization Organization).

O cálculo considera a pressão do trabalho exercida pelos tubos ou conexões, dividido pela tensão de 60% do limite de escoamento a 20ºC. Quanto maior o resultado, maior será a espessura da parede para manter o fluxo e garantir segurança nas operações.

As conexões em aço inox padrão OD

As conexões em aço inox padrão OD, conhecidas como conexões OD, se diferenciam das demais por possuírem dimensões externas mais amplas e de maior espessura.

No processo de fabricação, as condições são mais restritas.

Devem seguir normas sanitárias que visam manter o fluxo de gases e líquidos com o mínimo de contato possível com a tubulação. Assim, previne o vazamento mesmo com fluxo e volume intensos.

Esse processo também ajuda a reduzir a possibilidade de contaminação externa. Afinal, é altamente resistente a corrosões, pressões elevadas, temperaturas e alta durabilidade. Nessa linha, os produtos são polidos, tanto interna como externamente.

As conexões em aço inox SMS

A conexão SMS é utilizada para controle e transferência de líquidos sanitários nas indústrias farmacêutica, química e alimentícia. Essa linha é projetada e fabricada para não reter resíduos, evitando contaminações em sua linha de processo.

Possui grande resistência a corrosão e pode receber um tratamento com polimento, deixando sua superfície mais higiênica e lisa. A principal diferença entre a conexão SMS e a OD está na sua aplicação específica e em seu designer.

As conexões de inox Tri-Clamp

Uma união Tri-Clamp ou simplesmente união TC é um tipo de conexão utilizada em sistemas sanitários e industriais onde é necessário garantir uma vedação confiável e segura.

Por ser considerada resistente à corrosão e ter grande durabilidade, é muito utilizada em indústrias alimentícias e cervejarias. A união TC é popular devido a sua facilidade de limpeza, higienização e instalação.

Possui uma junta sanitária que permite a união de outros dois componentes de forma fácil, segura e consistente. Assim, o conjunto forma-se em três partes: flange com encaixe Tri-Clamp, junta de vedação e braçadeira de aperto.

Conexões soldáveis: é na FILMACH

Versatilidade e durabilidade são apenas alguns dos benefícios das conexões de inox soldáveis. Na FILMACH Equipamentos, você encontra:

• Flange cego;
• Flange sobreposto;
• Flange solto;
• Flange encaixe solda;
• Flange com pescoço;
• Luva;
• Meia luva;
• Caps;
• Pestana;
• Curva raio longo 45º;
• Curva raio longo 90º;
• Tee; e
• Redução concêntrica.

As conexões em aço inox permitem vantagens às indústrias por ser um material de alta resistência e durabilidade. Por exemplo: facilidade na higiene, baixa manutenção, adaptabilidade ao líquido transportado e design (aspecto visual elegante).

Para saber mais, acesse a nossa página de produtos. Atendemos caldeirarias, fabricantes de equipamentos e empresas de manutenção de todos os setores da indústria.
